Полезная информация при моделировании в «Базис-Мебельщик»
При создании B3D-модели необходимо указывать:
- Наименования, формат и производителя используемых материалов корпуса, фасадов, задней стенки и пр. (пример: ЛДСП 16 мм, Хромикс Серебро, F638 ST16 2800*2070 мм, Egger);
- Толщину используемого материала;
- Толщину, ширину кромки и цвет;
- Направление текстуры, если это необходимо;
- Отдельно все невидимые фрезеровки, пазы, сложно изготавливаемые элементы;
- Наименование паза должно содержать три его параметра: ширину, глубину и СМЕЩЕНИЕ. Для паза "четверть" - ширину и глубину. Например: "Паз 4*8*16". "Четверть 4*10". Эти параметры должны попадать в карту кроя;
- Вид крепежа полок и какие из них будут съёмные, если это необходимо;
- Вид спила под плинтус, если это необходимо;
- Размеры присадки под ручки, если они необходимы.
Для ускорения процесса моделирования необходимо:
- Удалить материалы в модели, которые не нужно изготавливать (например: стекло, металл, мдф, фасады и пр.)
- Удалить в модели лишнюю фурнитуру, у которой нет присадки (например: вешалки в шкаф, сетки под обувь, опоры в кухнях и пр.)
- Снимать запрет на редактирование панелей;
- Удалить все лишние «блоки», «сборки» моделей и фурнитуры
ИНФОРМАЦИЯ ДЛЯ КОНСТРУКТОРОВ
Особенности и параметры услуги «РАСПИЛ»:
- Обрез листа – 15 мм, рез листа по периметру
- Ширина реза – Форматная пила - 3,2 мм или 4 мм
Пакетная пила – 5 мм - Пазование – 3,2 и 4 мм (форматная пила)
Важно!!!
Минимальный размер пила детали 200*70 мм. Максимальный размер пила детали 3300*3300 мм
Внимание!!
При подаче заявки на услугу «Склейка деталей» необходимо учитывать припуск по 10 мм на сторону детали для обработки склеенного изделия.
Особенности и параметры услуги «КРОМЛЕНИЕ»:
- Толщина кромки 0,4 – 2 мм
- Ширина кромки 19 – 43 мм
- Клей: ненаполненный, полиуретановый
- Обработка: прифуговка на толщину кромки, нанесение клея, нанесение кромки, предварительное снятие свесов, чистовое снятие свесов, обработка углов (эраунд), циклевочный узел, клеевые цикли, полировка
- Криволинейное нанесение кромки внутренний радиус минимум 100 мм (нужен эскиз), внешний радиус минимум 50 мм для кромки 0,8-1,0 мм, 100 мм для кромки 2мм;
- Нанесение кромки на внутренние вырезы (например вырез под вытяжку, профиль GOLA и т.д.) не производится
- Минимальная толщина кромки при криволинейном кромлении 0,8 мм
- Обязательный припуск на прифуговку по толщине кромки
- Минимальный размер детали 250*70мм
- Минимальная толщина детали 10 мм
Особенности и параметры услуги «ПРИСАДКА»:
- Торцевые отверстия:
- Только D5 и 8 мм
- Максимальная глубина - 45 мм
- Отверстия в пласте:
- Максимальная глубина – толщина плиты минус 2 мм (Например: для ЛДСП 16 мм максимальная глубина составляет 16-2= 14 мм)
- D2, 3, 5, 8, 10, 15, 20, 35 мм
- Сквозные отверстия - D5, 8 мм
- Сквозные отверстия от 12 мм через фрезеровку («Редактирование панели» в Базис-Мебельщик)
Важно!
Вся присадка, не соответствующая вышеперечисленным условиям, будет удаляться из модели;Максимальный размер детали под присадку 2900х900мм; Минимальный размер детали под присадку 200х70мм;
Отверстия сверлятся только под перпендикулярными углами;
Отверстия не сверлятся на спилах и на местах после фрезеровок;
Особенности и параметры услуги «ФРЕЗЕРОВКА»:
- Минимальный радиус R6 мм (внутренний угол), прямой угол не допустим;
- Подложка используется при фрезеровании деталей, где ширина стенок после фрезерования будет менее 160 мм (например вырез под вытяжку);
- Для фрезерования фигурного паза используется фреза D12 мм, менее 12 мм применяется паз «проходного» типа;
- Профилирование фасадов производится по договорённости.

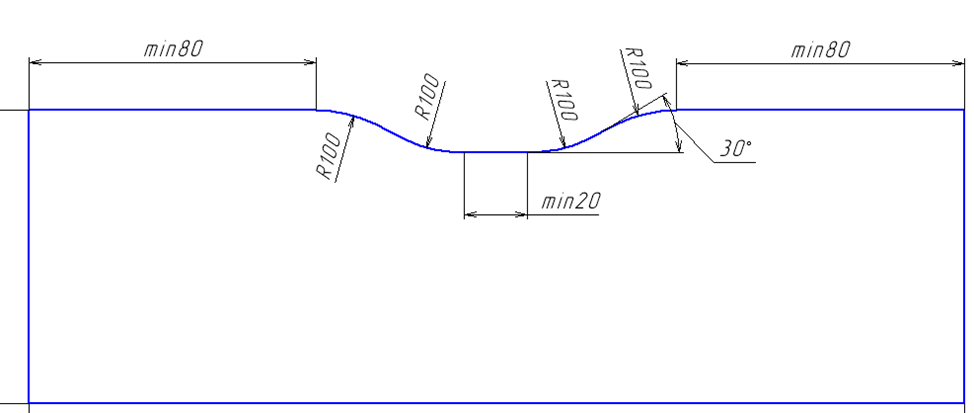

- Фрезеровка и кромление фасадов с ручкой типа "улыбка" осуществляется только по шаблону производства.

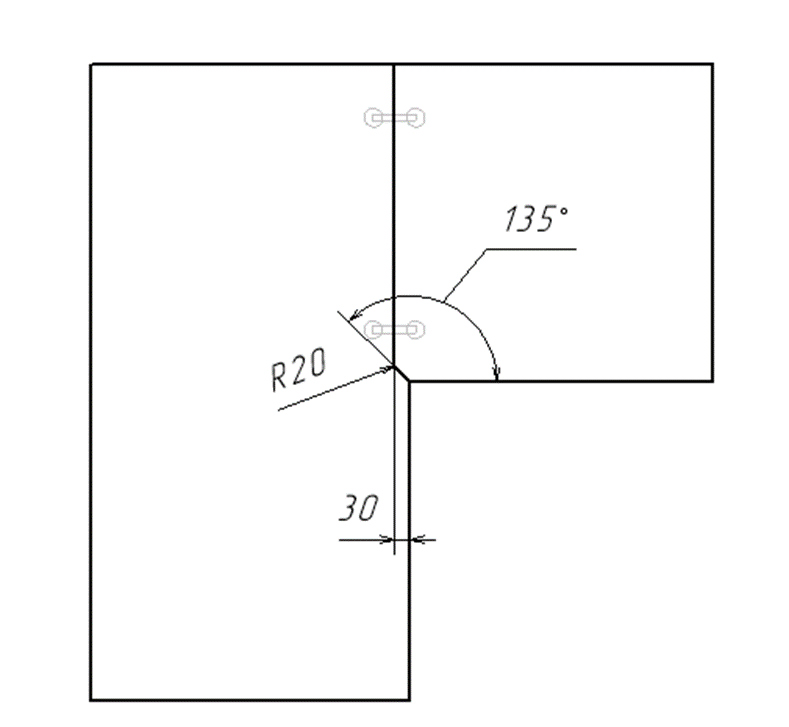

- Фрезеровка и присадка соединения по типу "евро запил" осуществляется только по шаблону производства, глубина паза под стяжки на евро запиле max 25 мм.
![фрезеровка-2.png фрезеровка-2.png](/upload/medialibrary/dc8/dc86039d62512320aef7da9cd8b3c5fb.png)
![фрезеровка-1.png евро запил столешниц](/upload/medialibrary/70e/70e4b35ef03e7a7043dddf2138ef7cd6.png)
Максимальный размер детали под фрезеровку 2900х1290 мм.
Минимальный размер детали под фрезеровку 300*300 мм.

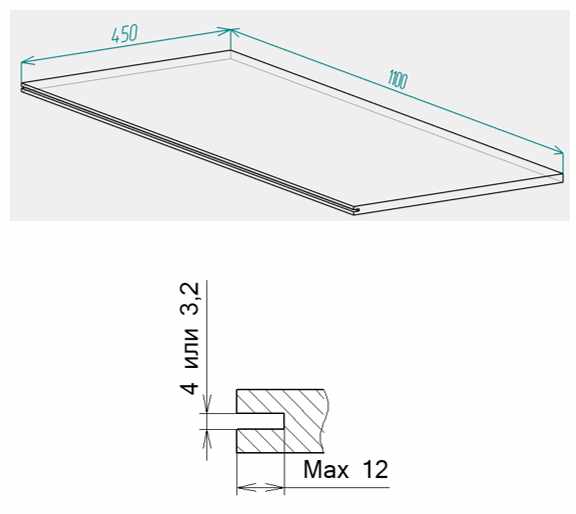

- Высота детали при торцевом пазовании (например, под врезную ручку) не более – 450мм.
Длина детали не должна превышать 1100мм. При этом ширина паза 3,2мм или 4мм, а глубина не более 12мм.
Торцевой паз выполняется только на прямоугольных деталях.
Для получения высокого качества готовых изделия в работе ЧПУ необходимо учесть:

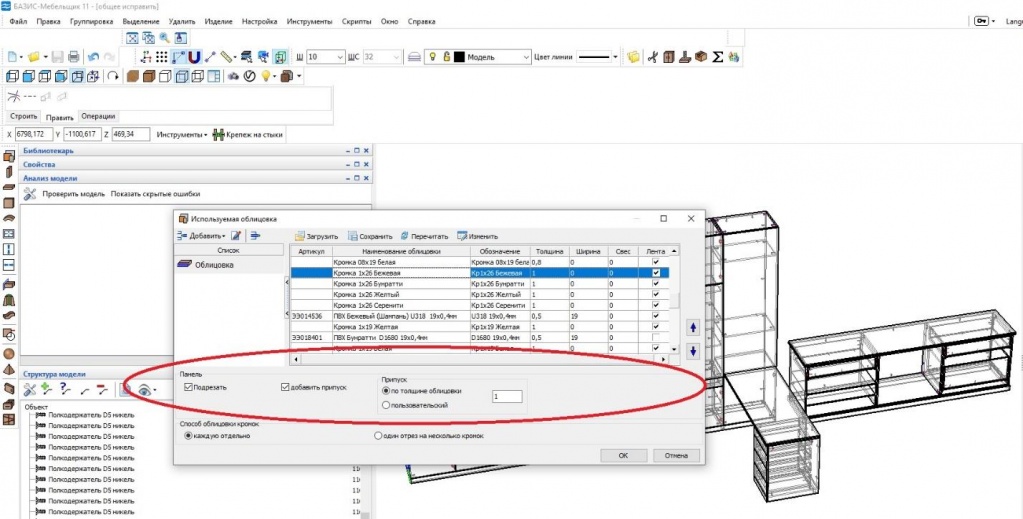

! Прифуговку:

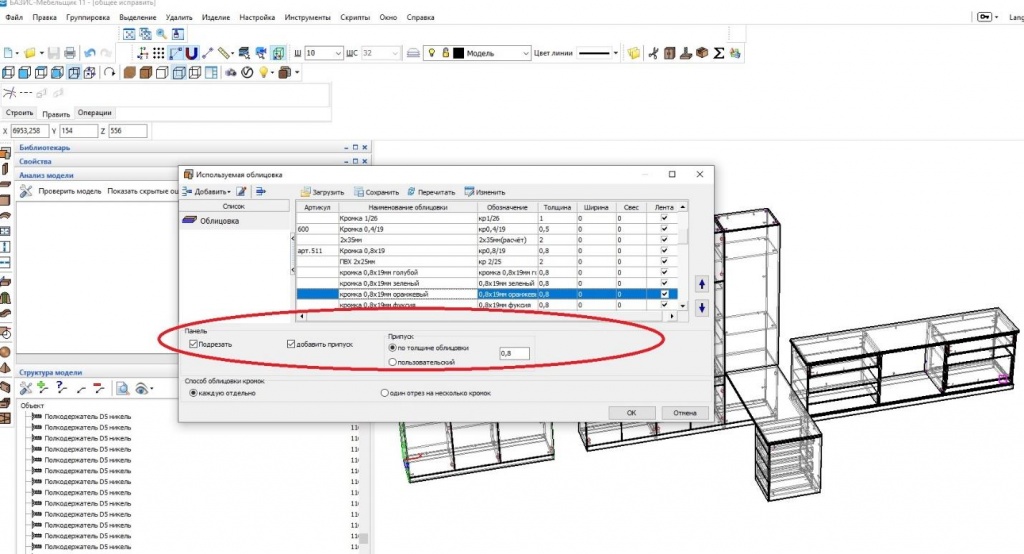

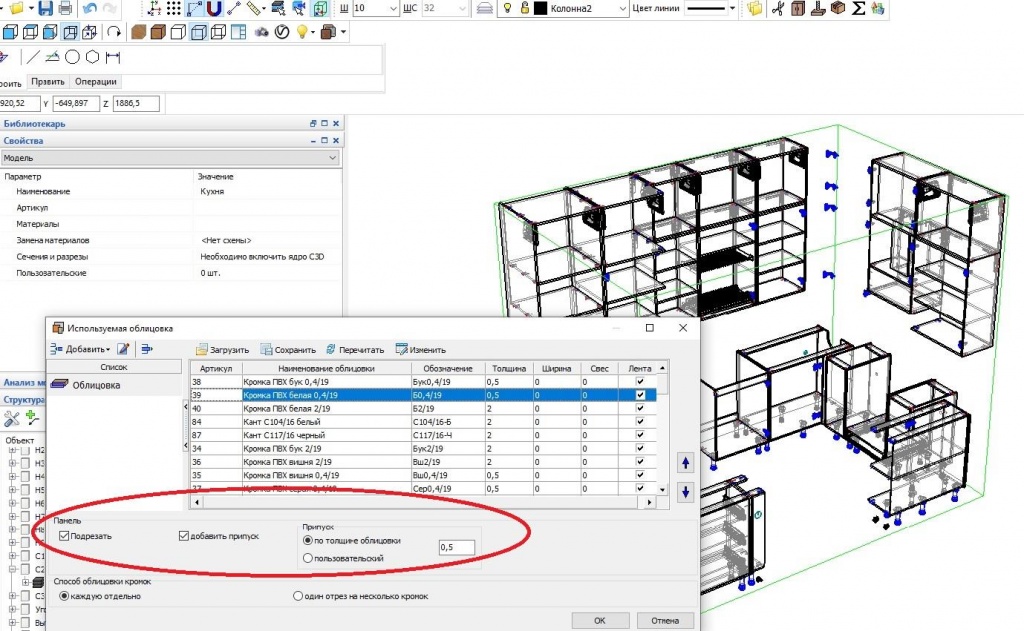

- на кромку 0,4 мм, ставим 0,5мм (см. рисунок)
![](/upload/medialibrary/d8e/d8eef2ddb359ff65180584391added24.jpg)

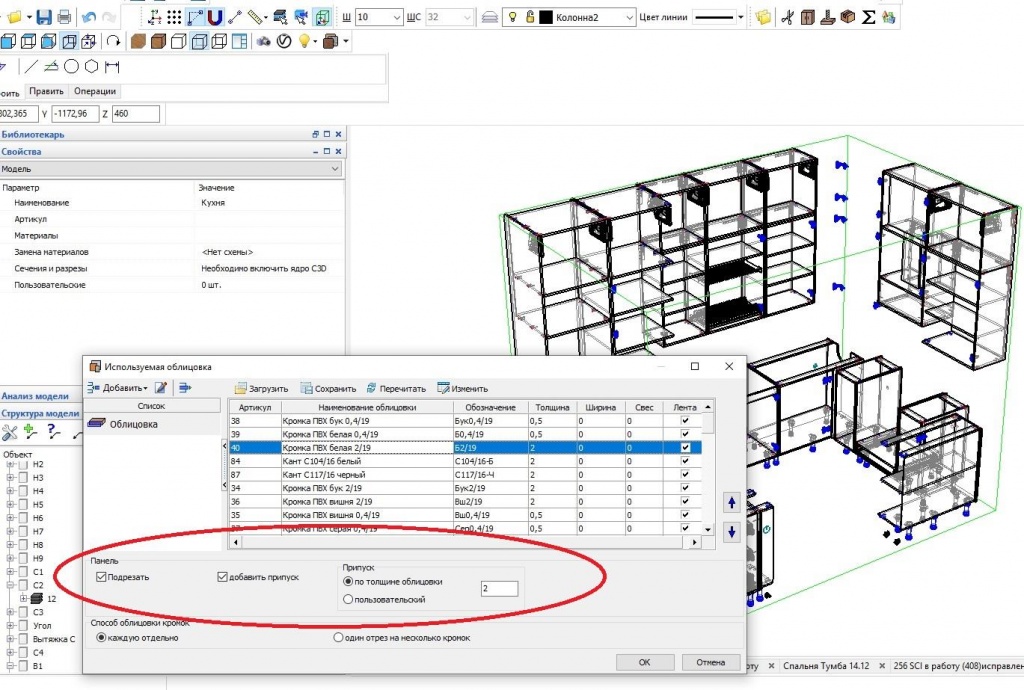

- на кромку 2,0 мм, ставим 2,0 мм (см. рисунок)
![](/upload/medialibrary/1e3/1e3959933d50ad3c3f3fb713eca87fdf.jpg)
- на кромку 0,8 мм, ставим 0,8 мм (см. рисунок)
![](/upload/medialibrary/44a/44a98dd32143014d816f6c63578ea8f5.jpg)
- на кромку 1 мм, ставим 1,0 мм (см. рисунок)
![](/upload/medialibrary/991/99141d617f7868201222ac24b5a1fe6c.jpg)
Так же:

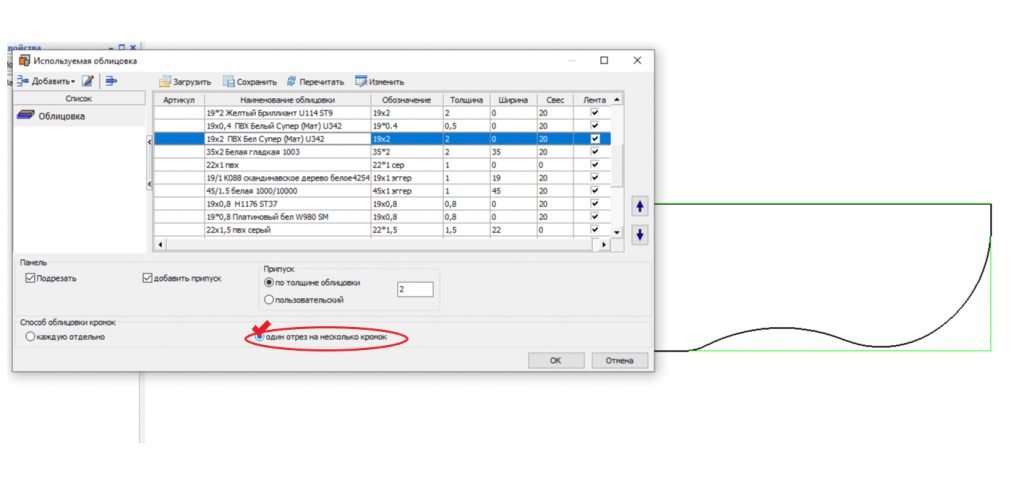

- При кромлении фрезерованных деталей используется параметр «Один отрез на несколько кромок». При этом, таким параметром кромится не только сам радиусный срез, но и стороны сопряжения (см. рисунок).
![](/upload/medialibrary/1dc/1dcd57f6e1cb56a728891586eeac9863.png)
Для тех, кто только начал осваивать работу с Базис-Мебельщик рекомендуем данный ресурс.
